無人值守雷達波測流系統
移動式式雷達波自動測流系統，分為單軌式和雙軌式兩種結構形式。系統將雷達測速探頭、雷達控制器、直流電機、鋰電池和無線通訊模塊等設備安裝在雷達行車內。充電裝置安裝在水文站一側的立柱平臺上。需要測流時，雷達行車開出到斷面指定位置測流，完成測流后，雷達行車自動開回對岸立柱充電保護箱內充電，等待下次的測流指令。通過雷達行車機構在鋼絲繩導軌上的運行，將雷達測速探頭布設在測速垂線上方，實測水面流速，通過水面流速
- 所屬分類：無人值守雷達波測流系統
詳情介紹

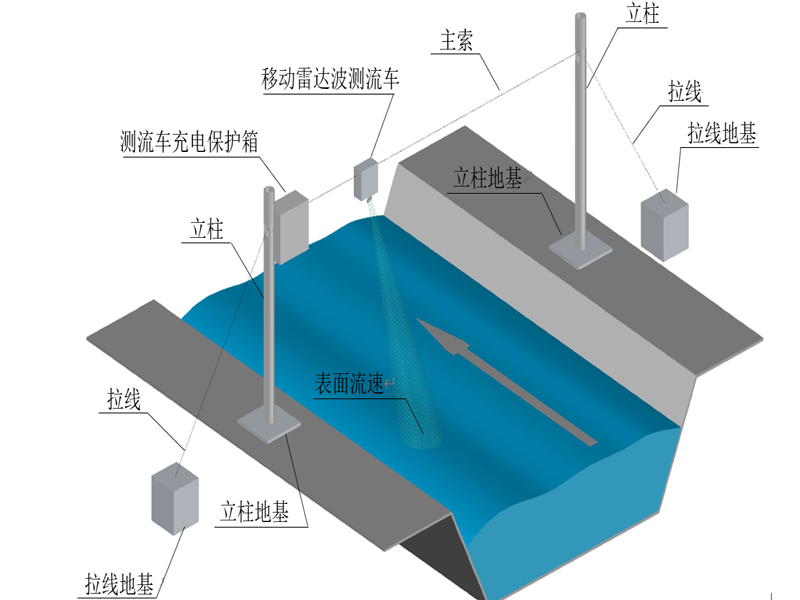

移動式式雷達波自動測流系統，分為單軌式和雙軌式兩種結構形式。

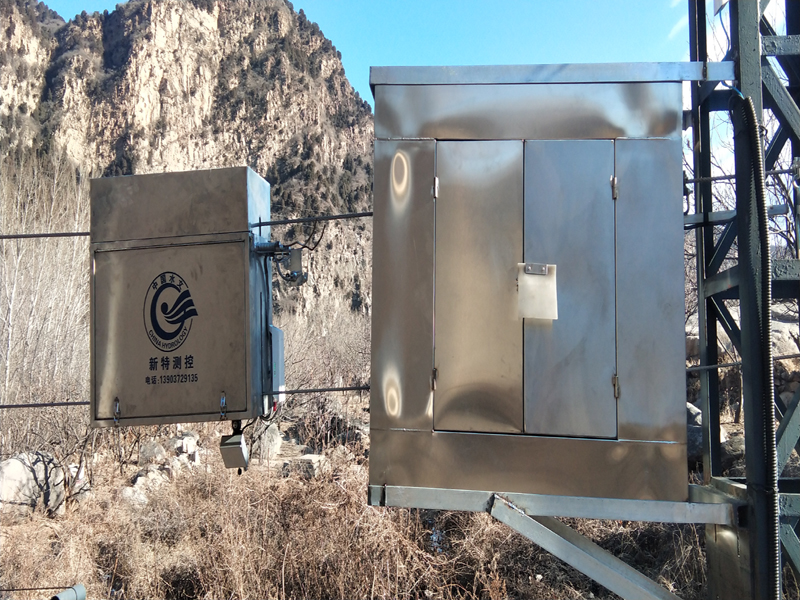

系統將雷達測速探頭、雷達控制器、直流電機、鋰電池和無線通訊模塊等設備安裝在雷達行車內。充電裝置安裝在水文站一側的立柱平臺上。需要測流時，雷達行車開出到斷面指定位置測流，完成測流后，雷達行車自動開回對岸立柱充電保護箱內充電，等待下次的測流指令。
通過雷達行車機構在鋼絲繩導軌上的運行，將雷達測速探頭布設在測速垂線上方，實測水面流速，通過水面流速系數換算成該垂線的垂線平均流速，再借用測流斷面數據，由流速面積法實現流量測驗。
測流軟件根據水文測驗規范將斷面劃分成多個斷面，布置好垂線，然后計算各垂線的平均流速。通過各垂線的平均流速進而計算出各分割斷面的流量進而求和得到其累計流量。
相鄰兩側垂線平均流速的均值即為部分平均流速，相鄰兩條測垂線間過水面積即為部分面積。部分平均流速乘以部分過水面積就等于部分流量，部分流量之和即為斷面流量。
歡迎電話詳詢，139-0372-9135 快速獲取回復
